آموزش اتصال و تنظیم باتری Dyness DL5.0C با اینورتر Growatt SPF 6000 ES Plus
استفاده از باتری لیتیومی Dyness DL5.0C در کنار اینورتر Growatt SPF 6000 ES Plus یکی از ترکیبهای مناسب برای سیستمهای خورشیدی، برق اضطراری و ذخیره انرژی است.
برای اینکه اینورتر بتواند اطلاعات باتری را از BMS دریافت کند، علاوه بر اتصال صحیح کابل ارتباطی، باید تنظیمات باتری و اینورتر نیز بهدرستی انجام شود.
در این مقاله نحوه تنظیم BMS باتری Dyness DL5.0C برای اینورتر Growatt SPF 6000 ES Plus را بررسی میکنیم.
مشخصات سیستم
| تجهیز | مدل |
|---|---|
| اینورتر | Growatt SPF 6000 ES Plus |
| باتری | Dyness DL5.0C |
| نوع باتری | LiFePO4 |
| ولتاژ نامی باتری | 51.2V |
| ظرفیت باتری | 5.12kWh |
| ارتباط BMS | RS485 |
| پروتکل اینورتر | L01 |
باتری DL5.0C دارای ولتاژ نامی 51.2 ولت و ظرفیت 100Ah است.
تنظیم DIP Switch باتری Dyness DL5.0C
یکی از مهمترین مراحل راهاندازی، تنظیم DIP Switch باتری است.
برای اتصال Dyness DL5.0C به Growatt SPF HVM-P/ES/WPV از طریق RS485، طبق دفترچه رسمی Dyness باید:
DIP 2 = ON
DIP 3 = ON
و سایر DIPها در حالت OFF قرار بگیرند.
یعنی:
| DIP | وضعیت |
|---|---|
| DIP 1 | OFF |
| DIP 2 | ON |
| DIP 3 | ON |
| DIP 4 | OFF |
این حالت در دفترچه Dyness بهعنوان تنظیم Master برای ارتباط RS485 با سری Growatt SPF HVM-P/ES/WPV مشخص شده است.
در صورت استفاده از یک باتری
اگر فقط یک عدد DL5.0C در سیستم استفاده میشود، همان باتری بهعنوان Master در نظر گرفته میشود و همین تنظیم DIP روی آن اعمال میشود.
در صورت استفاده از چند باتری
در صورت موازی کردن چند باتری، تنظیمات Master و Slave باید مطابق دستورالعمل Dyness انجام شود. باتری Master با اینورتر ارتباط برقرار میکند و باتریهای Slave اطلاعات خود را از طریق ارتباط داخلی باتریها در اختیار Master قرار میدهند.
تنظیمات Growatt SPF 6000 ES Plus
بعد از تنظیم DIP باتری، نوبت به تنظیم اینورتر Growatt میرسد.
Program 05 – انتخاب نوع باتری
وارد تنظیمات اینورتر شوید:
Program 05 → LI
گزینه LI برای باتری لیتیومی در حالتی استفاده میشود که ارتباط BMS بین باتری و اینورتر برقرار باشد. طبق دفترچه Growatt، پس از انتخاب LI در Program 05، گزینه Program 36 برای انتخاب پروتکل ارتباطی فعال میشود.
Program 36 – انتخاب پروتکل ارتباطی
در این قسمت باید پروتکل ارتباطی مناسب باتری انتخاب شود.
برای این پیکربندی:
Program 36 → L01
بنابراین تنظیمات اصلی اینورتر به شکل زیر است:
| Program | مقدار | عملکرد |
|---|---|---|
| 05 | LI | انتخاب باتری لیتیومی |
| 36 | L01 | پروتکل ارتباطی RS485 |
Growatt در Program 36 پروتکلهای RS485 را در محدوده L01 تا L50 و پروتکلهای CAN را در محدوده L51 تا L99 قرار داده است.

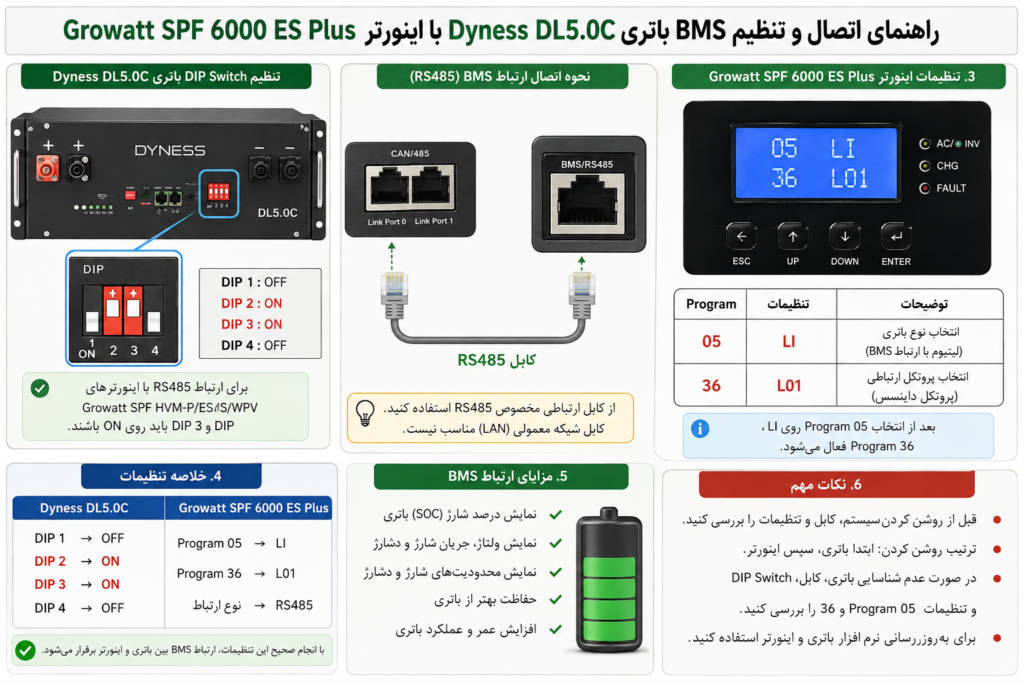

خلاصه تنظیمات Dyness DL5.0C + Growatt
برای این ترکیب، تنظیمات اصلی به صورت زیر است:
تنظیم باتری
DIP 1 → OFF
DIP 2 → ON
DIP 3 → ON
DIP 4 → OFF
تنظیم اینورتر
Program 05 → LI
Program 36 → L01
نوع ارتباط
RS485
نحوه اتصال ارتباط BMS
ارتباط بین باتری و اینورتر باید با کابل ارتباطی مناسب برقرار شود.
مسیر ارتباط به شکل زیر است:
Dyness DL5.0C → RS485 → Growatt SPF 6000 ES Plus
نکته مهم این است که صرفاً استفاده از کابل شبکه RJ45 کافی نیست. اگرچه کانکتور ارتباطی ممکن است از نوع RJ45 باشد، پینهای ارتباطی باید مطابق پینآوت مورد تأیید Dyness و Growatt باشند.
در DL5.0C پورت ارتباطی CAN/485 برای ارتباط با تجهیزات خارجی استفاده میشود.
بعد از تنظیم BMS چه اتفاقی میافتد؟
در صورت صحیح بودن کابل، DIP Switch و پروتکل، اینورتر و BMS باتری با یکدیگر ارتباط برقرار میکنند.
در این حالت Growatt میتواند اطلاعاتی مانند:
- درصد شارژ باتری (SOC)
- ولتاژ باتری
- جریان شارژ و دشارژ
- وضعیت BMS
- محدودیتهای شارژ و دشارژ
- هشدارهای حفاظتی
را از باتری دریافت کند.
این موضوع باعث میشود مدیریت شارژ و دشارژ باتری بر اساس اطلاعات واقعی BMS انجام شود.
اگر Growatt باتری Dyness را شناسایی نکرد چه کنیم؟
اگر بعد از تنظیمات، ارتباط BMS برقرار نشد، موارد زیر را بررسی کنید:
1. DIP Switch
ابتدا مطمئن شوید:
DIP 2 = ON
DIP 3 = ON
و برای باتری Master سایر DIPها مطابق تنظیمات موردنظر Dyness باشند.
2. Program 05
بررسی کنید:
Program 05 = LI
3. Program 36
بررسی کنید:
Program 36 = L01
4. کابل ارتباطی
پینآوت کابل RS485 را بررسی کنید.
کابل شبکه معمولی لزوماً کابل مناسب ارتباط BMS نیست.
5. روشن کردن باتری
ترتیب روشن کردن باتری و اینورتر نیز میتواند در برقراری ارتباط اولیه BMS مؤثر باشد. در صورت عدم برقراری ارتباط، سیستم را خاموش کرده و مطابق دستورالعمل سازنده مجدداً راهاندازی کنید.
6. Firmware
در صورت صحیح بودن سیمبندی و تنظیمات، نسخه Firmware اینورتر و BMS نیز باید بررسی شود.
چرا استفاده از BMS مهم است؟
باتری LiFePO4 دارای سلولهای متعدد و سیستم مدیریت باتری است. BMS وظیفه دارد وضعیت سلولها، دما، جریان و ولتاژ را کنترل کند.
ارتباط BMS با اینورتر باعث میشود اینورتر بتواند اطلاعات باتری را دریافت کرده و عملکرد شارژ و دشارژ را با شرایط واقعی باتری هماهنگ کند.
به همین دلیل، در سیستمهای حرفهای استفاده از ارتباط صحیح BMS به جای تنظیم کاملاً دستی پارامترهای باتری توصیه میشود.
مزایای Dyness DL5.0C در کنار Growatt SPF 6000 ES Plus
این ترکیب برای کاربردهای مختلفی قابل استفاده است، از جمله:
- سیستم برق اضطراری
- سیستم خورشیدی آفگرید
- سیستم ذخیره انرژی
- تأمین برق در زمان قطعی برق
- ذخیره انرژی تولیدشده توسط پنلهای خورشیدی
- استفاده در ساختمانهای مسکونی و تجاری
سوالات متداول
آیا Dyness DL5.0C با Growatt SPF 6000 ES Plus سازگار است؟
بله. Dyness در مستندات خود، ارتباط DL5.0C با سری Growatt SPF HVM-P/ES/WPV از طریق RS485 را مشخص کرده است.
DIP Switch باتری برای Growatt SPF 6000 ES Plus چگونه تنظیم میشود؟
برای ارتباط RS485 با Growatt SPF HVM-P/ES/WPV:
DIP 2 = ON
DIP 3 = ON
است.
Program 05 در Growatt روی چه مقداری باشد؟
Program 05 = LI
Program 36 در Growatt چه مقداری باشد؟
در این پیکربندی:
Program 36 = L01
ارتباط Dyness DL5.0C با Growatt از طریق CAN است یا RS485؟
در این تنظیم مشخص:
RS485
است. تنظیم DIP 2 و 3 نیز مربوط به همین حالت ارتباطی است.
جمعبندی تنظیمات
برای اتصال Dyness DL5.0C به Growatt SPF 6000 ES Plus:
باتری:
DIP 1 = OFF
DIP 2 = ON
DIP 3 = ON
DIP 4 = OFF
اینورتر:
Program 05 = LI
Program 36 = L01
ارتباط:
RS485
با انجام صحیح این تنظیمات و استفاده از کابل ارتباطی مناسب، امکان برقراری ارتباط BMS بین باتری Dyness و اینورتر Growatt فراهم میشود.
